Die LILYGO T5 E-Paper S3 Pro ist ein Entwicklerboard, das die ultraniedrigen Energieeigenschaften eines E-Ink-Displays mit der Vielseitigkeit des ESP32-S3-Mikrocontrollers kombiniert. Mit einem Formfaktor, der an kompakte Smartphones erinnert, bietet dieses Gerät eine hochintegrierte Plattform für die Prototypentwicklung von IoT-Anwendungen, tragbaren Dashboards und lang laufenden Embedded-Projekten. Was es von vielen anderen ESP32-basierten Boards unterscheidet, ist die Integration eines 4,7-Zoll E-Paper kapazitiven Touchscreens, LoRa-Kommunikation, MagSafe kabelloses Laden und Unterstützung für moderne Entwicklungsumgebungen.
Wo kaufen
T5 E-Paper S3 Pro
Makerguides is a participant in affiliate advertising programs designed to provide a means for sites to earn advertising fees by linking to Amazon, AliExpress, Elecrow, and other sites. As an Affiliate we may earn from qualifying purchases.
Design und Verarbeitung

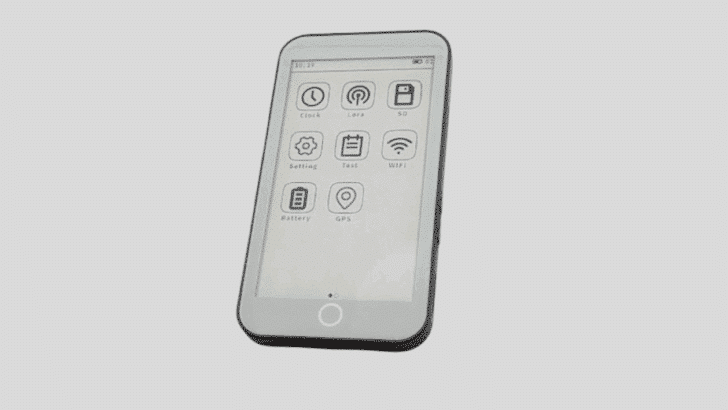

Auf den ersten Blick wirkt der T5 E-Paper S3 Pro wie ein minimalistisches Handheld-Gadget. Mit den Maßen 129 × 69 × 11 Millimeter entspricht seine Grundfläche etwa älteren Smartphones, ist dabei aber deutlich leichter und schlanker.
Die Vorderseite wird von einem 4,7-Zoll E-Paper-Display mit einer Auflösung von 960 × 540 Pixeldominiert, was eine scharfe Pixeldichte von etwa 234 PP ergibt. Das Display unterstützt 16 Graustufenstufen und integriert eine Zwei-Punkt kapazitive Touch-Ebene, die eine direkte Interaktion mit Benutzeroberflächen ermöglicht.
Das Gerät verfügt über ausgeprägte Ränder, die praktisch sind, um es zu halten, ohne versehentliches Berühren, auch wenn sie dem Gerät ein retro-inspiriertes Aussehen verleihen. Auf der Rückseite bietet das Gehäuse Montagelöcher, eine MagSafe-kompatible kabellose Ladespule und Zugang zu Erweiterungsanschlüssen wie einem TF-Karten-Slot und einem QWIIC-Anschluss für I²C-Peripheriegeräte. Das Gerät kann außerdem über seinen USB-C-Anschluss mit Strom versorgt und programmiert werden.
Hardware und Spezifikationen
Die folgende Tabelle fasst die wichtigsten technischen Spezifikationen des T5 E-Paper S3 Pro zusammen.
| Komponente | Spezifikation |
|---|---|
| Mikrocontroller (MCU) | ESP32-S3-WROOM-1, Dual-Core Xtensa LX7 mit bis zu 240 MHz |
| Flash-Speicher | 16 MB |
| PSRAM | 8 MB |
| Display | 4,7-Zoll E-Paper (960 × 540 Pixel, 234 PPI), 16 Graustufen, kapazitiver Touch |
| Treiber-IC | ED047TC1 |
| Konnektivität | Wi-Fi 2,4 GHz (802.11 b/g/n), Bluetooth 5 LE, LoRa (433/868/915 MHz Optionen) |
| Stromversorgung & Laden | MagSafe kabelloses Laden, USB-C kabelgebundenes Laden, Batteriekonnektor |
| Erweiterungsschnittstellen | TF-Karten-Slot, QWIIC-Anschluss (I²C), GPIO-Header, SPI, UART |
| RTC | PCF8563 Echtzeituhr mit Batteriepuffer |
| Abmessungen | 129 × 69 × 11 mm |
| Betriebsspannung | 3,3 V (intern geregelt) |
Leistung und praktische Nutzung
Das E-Ink-Displayist das markanteste Element des T5 E-Paper S3 Pro. Im Gegensatz zu LCD- oder OLED-Panels verbraucht E-Paper nur beim Aktualisieren des Bildschirms Energie, was es ideal für Anwendungen macht, bei denen statische oder semi-statische Informationen über lange Zeiträume angezeigt werden. Typische Aktualisierungszeiten liegen im Bereich von 300–500 Millisekunden, was für Dashboards und Leseanwendungen ausreichend ist, aber für Animationen oder schnelle UI-Updates ungeeignet. Teilaktualisierungen werden unterstützt und können genutzt werden, um die Reaktionsfähigkeit zu verbessern, wenn sich nur kleine Bereiche des Bildschirms ändern.
Der ESP32-S3-Mikrocontroller bietet ausreichend Rechenleistung, einschließlich Unterstützung für Vektor-Instruktionen, KI-Beschleunigung und Dual-Core-Multitasking. Mit 16 MB Flash-Speicher und 8 MB PSRAM kann das Gerät komplexe Anwendungen bewältigen, wie das Rendern grafischer Oberflächen, das Ausführen leichter neuronaler Netze oder das Puffern von Sensordaten.
Kabellose Kommunikation ist ein weiterer Pluspunkt. Wi-Fi und Bluetooth 5.0 ermöglichen die Integration mit Smartphones, Hausautomationssystemen und Cloud-Plattformen. LoRa-Unterstützung bietet eine Langstrecken-Kommunikation mit geringer Bandbreite, geeignet für Fernüberwachung oder Mesh-Netzwerke. Das macht das Gerät besonders nützlich für verteilte IoT-Systeme, bei denen Energieeffizienz und Langstreckenkommunikation erforderlich sind.
Die MagSafe kabellose Ladespule ist eine einzigartige Ergänzung für ein Entwicklerboard. Sie ermöglicht es, das Gerät ohne freiliegende Anschlüsse mit Strom zu versorgen. Das ist praktisch für versiegelte Gehäuse, E-Ink-Ausweise oder wandmontierte Displays. Ein Standard-USB-C-Anschluss bleibt für Programmierung und Debugging verfügbar.
Typische Anwendungen
Der T5 E-Paper S3 Pro eignet sich für eine Vielzahl von Einsatzgebieten. Entwickler nutzen ihn oft als intelligentes Wetterstationsdisplay, das Temperatur, Luftfeuchtigkeit und Vorhersagen anzeigt. Er eignet sich auch hervorragend als Dashboard für Hausautomation. Er kann Systemstatus, Sicherheitswarnungen oder Energieverbrauchsdaten anzeigen, ohne viel Energie zu verbrauchen.
In industriellen Kontexten kann das Board als wartungsarmes Informationspanel dienen. Zum Beispiel zur Anzeige von Produktionsstatistiken, Warnungen oder QR-Codes in Fabriken, wo Sichtbarkeit bei hellem Licht wichtig ist. Dank LoRa-Unterstützung kann es auch in Fernüberwachungssysteme integriert werden, wo kein Wi-Fi verfügbar ist, etwa in der Landwirtschaft oder Umweltüberwachung.
Aufgrund seines smartphoneähnlichen Formfaktors ist eine weitere Nischenanwendung als E-Ink-Namensschild oder persönlicher Organizer möglich, der Kalender, To-Do-Listen oder Kontaktinformationen anzeigt, die auch bei leerer Batterie sichtbar bleiben.
Für wen ist es geeignet?
Der T5 E-Paper S3 Pro ist am besten geeignet für Entwickler, IoT-Enthusiasten und Forscher, die ein energiesparendes, vielseitiges Displaygerät mit fortschrittlicher Konnektivität benötigen. Es ist eine ausgezeichnete Wahl für Nutzer, die mit Umgebungen wie Arduino IDE, PlatformIO oder ESP-IDF vertraut sind und die Bibliotheksabhängigkeiten sowie Firmware-Eigenheiten selbst beheben können.
Einen Link zum GitHub-Repo mit Installationsanleitungen, Firmware und Codebeispielen findest du hier:
Es ist nicht ideal für vollständige Anfänger, die neu in der Mikrocontroller-Programmierung sind. Die Einrichtung erfordert Kenntnisse in ESP32-Programmierung und im Umgang mit Abhängigkeiten wie Bibliotheken oder Display-Treibern. Es ist auch nicht geeignet für Projekte, die hohe Bildwiederholraten oder flüssige Animationenbenötigen. E-Ink-Technologie ist von Natur aus langsamer als LCD oder OLED.
Tipps für Projekte und bewährte Praktiken
Beim Arbeiten mit dem T5 E-Paper S3 Pro ist es wichtig, Benutzeroberflächen zu gestalten, die die langsamere Bildwiederholrate von E-Ink berücksichtigen. Statt den gesamten Bildschirm häufig neu zu zeichnen, sollten Entwickler Teilaktualisierungen verwenden, um nur die sich ändernden Bereiche zu aktualisieren. Das verbessert die Reaktionsfähigkeit und reduziert Geisterbilder.
Für stromsparende Projekte kann die Kombination des E-Paper-Displays mit dem Deep-Sleep-Modus des ESP32-S3extrem lange Laufzeiten mit einer kleinen Lithium-Polymer-Batterie ermöglichen. Die integrierte RTC kann genutzt werden, um das System periodisch aufzuwecken, das Display mit neuen Informationen zu aktualisieren und wieder in den Schlafmodus zu versetzen.
Bei der Nutzung von LoRa-Kommunikation ist die Auswahl des passenden Frequenzbands (433, 868 oder 915 MHz) gemäß den lokalen Vorschriften essenziell. Anwendungen wie entfernte Sensormodule, Wetterstationen im Feld oder einfache bidirektionale Textanzeigen profitieren von der Reichweite und dem niedrigen Energieverbrauch von LoRa.
Um die Touchscreen-Funktionalität optimal zu nutzen, empfiehlt es sich, einfache, ikonbasierte Oberflächen mit großen Touch-Zielen zu gestalten. Dieser Ansatz funktioniert gut angesichts der begrenzten Aktualisierungsgeschwindigkeit und der Graustufenpalette.
Schließlich ermöglicht der QWIIC-Erweiterungsport eine schnelle Integration mit einer Vielzahl von Sensoren und Peripheriegeräten ohne Löten. Zum Beispiel kann ein Luftqualitätssensor, GPS-Modul oder Lichtsensor hinzugefügt werden, um das Gerät in einen spezialisierten Umweltmonitor oder tragbares Navigationsgerät zu verwandeln.
Abschließende Gedanken
Der LILYGO T5 E-Paper S3 Pro ist ein zukunftsweisendes Entwicklerboard, das Energieeffizienz, Lesbarkeit und Konnektivität in einem kompakten Formfaktor vereint. Es ist kein Gerät für Echtzeitgrafiken oder schnelle Interaktionen. Aber für Entwickler, die Wert auf niedrigen Energieverbrauch, Outdoor-Lesbarkeit und kabellose Vielseitigkeit legen, bietet es eine hervorragende Plattform für Experimente und den Einsatz.
Ob als smartes Dashboard, tragbare Sensoroberfläche oder einzigartiges E-Ink-Gadget – es bietet Flexibilität für kreative Projekte. Mit durchdachten Designentscheidungen und einem Verständnis für die Stärken von E-Ink kann der T5 E-Paper S3 Pro Projekte antreiben, die wochen- oder monatelang wartungsfrei laufen.
